G05 Grundfos CM Selo Mecânico
Materiais:
● Anéis de vedação: Carbono Resina, Carbono Antimônio, SIC, SSIC, Carboneto de Tungstênio
● Elastômero: VITON, EPDM, NBR
● Peça metálica: SS304

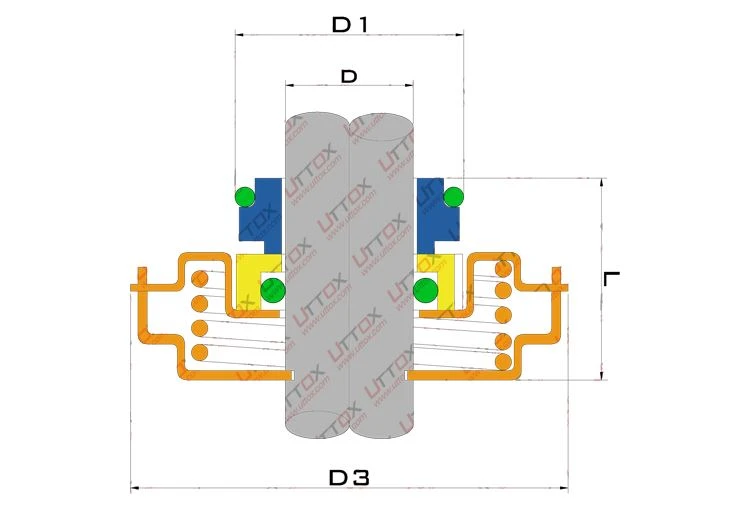

Montagem Dwg:
Dimensões (mm):
| D | D1 | D3 | L |
| 12 | 22.5 | 48 | 23.6 |
| 16 | 27 | 48 | 23.6 |
*Introdução Relacionada*
As faces finais dos dois anéis de vedação de selos mecânicos comuns são planos paralelos e contínuos, e são projetados para serem um largo e um estreito, o que pode evitar que as faces finais deslizem e se desloquem causadas pela vibração do eixo durante a operação e sejam arranhadas pelo arestas. Sob a condição de alto valor pv, é difícil manter um filme líquido estável e contínuo entre as superfícies paralelas. A deterioração das condições de lubrificação geralmente causa desgaste excessivo, o que reduz muito a vida útil da vedação. Portanto, existem vários tipos de ranhuras na face final ou a face final é transformada em uma estrutura com uma certa inclinação, e a face final é formada artificialmente com o filme líquido lubrificante necessário. Este tipo de selo mecânico com um formato de face final especial que pode ser controlado manualmente é chamado de selo mecânico de membrana controlável. De acordo com os diferentes princípios de formação do filme líquido, ele pode ser dividido em dois tipos: tipo de pressão hidrostática e tipo de pressão hidrodinâmica.
1. Selo mecânico hidrostático
A vedação mecânica hidrostática introduz o líquido de vedação com pressão suficiente para equilibrar a carga de compactação da face final ou o meio próprio selado na face final da vedação para formar um filme de fluido de pressão estática com lubrificação e efeito de resfriamento suficientes na face final.
2. Selo mecânico do tipo pressão dinâmica de fluido
A vedação mecânica do tipo pressão fluidodinâmica é fornecida com uma ranhura de lubrificação na face final da vedação. Depois que o meio entra na ranhura de lubrificação, ele depende da rotação do anel móvel para conduzir o fluido na ranhura para gerar um efeito de pressão dinâmica de cunha de líquido para formar um filme de fluido na face final. O selo mecânico de pressão dinâmica de fluidos tem uma variedade de tipos estruturais, como tipo ranhura simples (ranhura crescente), tipo ranhura espiral, tipo ranhura circunferencial e tipo corrugado.
