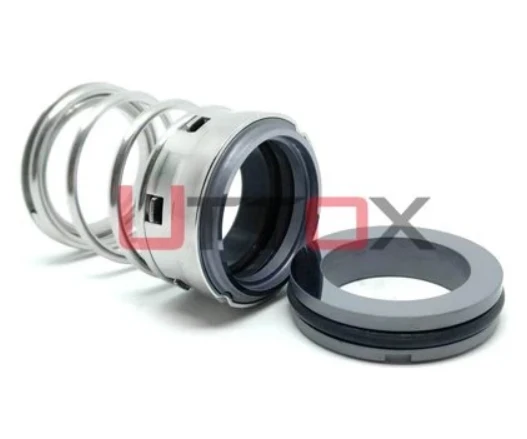

A Selo mecânico tipo 1é uma vedação de fole de elastômero com design de mola única, projetada para evitar vazamento de fluido em equipamentos rotativos, como bombas, misturadores e compressores. Essa configuração de vedação usa faces de vedação-acionadas por mola que mantêm contato contínuo, criando uma barreira dinâmica entre o eixo giratório e o alojamento estacionário. O fole de elastômero proporciona flexibilidade e compensa pequenos desalinhamentos do eixo, tornando-o adaptável a diversas condições industriais. As vedações tipo 1 são valorizadas por sua construção simples, desempenho confiável e operação- econômica em aplicações que vão desde instalações de tratamento de água até plantas de processamento de produtos químicos, onde manter operações-livres de vazamentos é essencial para segurança e produtividade.
Introdução ao Selo Mecânico Tipo 1
Para entender o propósito básico da tecnologia de vedação, você deve primeiro entender como os selos mecânicos Tipo 1 funcionam como peças importantes para evitar que fluidos indesejados escapem das máquinas de fiação. Essas vedações funcionam criando uma interface controlada onde duas faces exatamente lapidadas permanecem em contato sob a pressão da mola. Uma face gira com o eixo e a outra face permanece imóvel dentro do alojamento. O fole de borracha pode suportar tanto o movimento horizontal quanto a expansão térmica, de modo que a vedação funciona da mesma maneira, mesmo que as condições de trabalho mudem.
Componentes principais do design
No centro de cada selo estão três partes importantes que funcionam juntas. Os lábios de vedação, geralmente feitos de carbono ou argila, são o principal elemento que impede vazamentos. A força de fechamento necessária é fornecida por uma única mola helicoidal, que mantém a face em contato com a porta durante a ação. Se você fizer o fole de borracha em nitrila ou EPDM, eles oferecerão fechamento secundário e flexibilidade dinâmica. Essa combinação cria uma solução de fechamento forte e flexível, boa para ambientes industriais normais.
Aplicações Industriais Comuns
Os selos mecânicos tipo 1 são muito usados em muitas áreas onde o isolamento eficaz é importante. Nas fábricas de processamento químico, essas vedações lidam com fluidos ácidos enquanto mantêm o maquinário funcionando. Essas bombas são usadas em estações de tratamento de água limpa e suja e são muito confiáveis. Eles são usados em bombas de transferência e outras ferramentas em processos de petróleo e gás. Eles são usados em sistemas de água de resfriamento e bombas de águas residuais em usinas de energia. Seu design limpo para equipamentos de processo é importante para o negócio de alimentos e bebidas. Eles são flexíveis porque demonstraram ser capazes de se adaptar a diferentes pressões, temperaturas e propriedades de fluidos, ao mesmo tempo em que são-econômicos.
Por que os selos tipo 1 continuam sendo os favoritos do setor?
Essas vedações têm sido usadas há décadas e provaram ser ferramentas confiáveis em ambientes industriais. Seu sucesso vem de uma série de benefícios úteis: são fáceis de instalar, o que reduz o tempo de inatividade durante a manutenção; as peças de reposição são fáceis de encontrar, o que torna o estoque menos complicado; e demonstraram ser compatíveis com as especificações originais do fabricante do equipamento, o que facilita a aquisição. Por serem eficazes e acessíveis, são especialmente atraentes para instalações encarregadas de lidar com múltiplas configurações de bombas. As equipes de manutenção gostam de como é fácil resolver problemas, e os gerentes de compras gostam de quão competitivos são seus preços e quão confiáveis são seus fornecimentos.
Projeto -profundo e características de materiais de selos mecânicos tipo 1
Quando você olha mais de perto a engenharia por trás dessas soluções de fechamento, você pode ver como a escolha do material e o formato da estrutura afetam diretamente os resultados. O UTOXSelo mecânico tipo 1é um ótimo exemplo de como um planejamento cuidadoso pode valer a pena para pessoas que desejam alternativas confiáveis a equipamentos originais caros.
Materiais e desempenho da face de vedação
O bom funcionamento do equipamento em determinadas situações depende da escolha do material para as laterais da vedação. As faces de carbono são boas na condução de calor e funcionam bem com uma ampla variedade de fluidos, portanto podem ser usadas em diversas situações. As faces cerâmicas são mais duras e menos propensas a desgastar-se do que outros materiais, por isso duram mais em ambientes ásperos. Para aplicações químicas difíceis, as faces de carboneto de silício são a melhor escolha porque são muito duras e muito resistentes à corrosão. Quando os engenheiros escolhem os materiais, eles precisam pesar o custo inicial em relação à vida útil projetada, levando em consideração aspectos como a química do fluido, a temperatura operacional e as faixas de pressão.
Engenharia de Molas e Foles
O design de mola única mantém a força de fechamento da vedação constante durante sua vida útil, mantendo a quantidade certa de pressão de contato frontal sem colocar muita pressão sobre ela, o que poderia acelerar o desgaste. Os materiais utilizados na fabricação das molas, geralmente tipos de aço inoxidável, não enferrujam e mantêm suas qualidades mecânicas mesmo com mudanças de temperatura. O fole de borracha faz várias coisas: evita vazamentos ao longo do eixo como vedação secundária, permite que o eixo se mova axialmente e transfere força rotacional. A escolha do material do fole é baseada em quão bem ele funciona com diferentes fluidos e nas temperaturas mais altas e mais baixas que pode suportar. Por exemplo, a borracha nitrílica é boa para produtos à base de-óleo, enquanto o EPDM é melhor para usos-à base de água e serviços de água quente.
Vantagens estruturais sobre projetos alternativos
Os selos mecânicos tipo 1 apresentam vantagens claras quando comparados aos designs de cartucho ou componentes. As vedações mecânicas tipo 1 permitem trocar peças individuais em vez de vedações de cartucho que vêm pré{3}}montadas como unidades inteiras. Isto reduz os custos de manutenção quando apenas algumas peças se desgastam. Seu design aberto permite que eles sejam inspecionados sem desmontá-los, o que ajuda as equipes de reparo a encontrar problemas antes que se tornem problemas graves. O fole de elastômero pode suportar mais movimentos horizontais do que os designs de fole de metal. Em usos normais, funciona melhor para compensar a deflexão do eixo e a expansão térmica.
Comparando o Selo Mecânico Tipo 1 com Soluções Alternativas
Os profissionais de compras e engenharia de instalações muitas vezes precisam escolher entre diferentes designs de vedação, cada um com seus próprios benefícios com base nas necessidades da aplicação e nos objetivos da operação. Observar os selos mecânicos Tipo 1 ao lado de outras opções revela compensações-específicas.
Diferenças estruturais: vedações tipo 1 vs. tipo 2
As vedações tipo 2 possuem molas fixadas externamente. A mola permanece no lado hermético das faces do selo, mantendo-a afastada do fluido do processo. Este projeto funciona bem para situações onde os fluidos podem enferrujar ou cristalizar nas bobinas da mola. Os selos mecânicos tipo 1 colocam a mola em contato com o processo, o que funciona bem com fluidos limpos e facilita o formato do selo. Por serem balanceadas, as configurações do Tipo 2 geralmente podem suportar pressões mais altas. Os selos mecânicos tipo 1, por outro lado, funcionam melhor em situações-de baixo custo e com condições de trabalho razoáveis.
Comparação de selo de cartucho
Os selos de cartucho são unidades pré{0}}montadas que simplificam a instalação e reduzem erros, mas o custo mais alto e a necessidade de substituição completa aumentam as despesas de manutenção. Os selos mecânicos tipo 1 precisam de instalação mais precisa, mas permitem a substituição no nível-do componente, o que os torna-econômicos para instalações com equipes qualificadas e muitas bombas idênticas. As empresas que buscam substituições rápidas escolhem designs de cartucho; aqueles que priorizam economias de custos-de longo prazo selecionam selos de componentes.
Desempenho em aplicativos do mundo-real
Dados de campo de fábricas de produtos químicos mostram que as vedações Tipo 1 lidam com ácidos fracos, álcalis e solventes orgânicos até 250 graus F e 150 PSI. Uma usina petrolífera do Texas relatou um MTBF superior a 18 meses no serviço de água de resfriamento. As estações de tratamento de água da Califórnia descobriram que 98% das vedações de bombas centrífugas funcionaram conforme o esperado após a mudança para opções de reposição de qualidade. A seleção e instalação adequadas de materiais oferecem desempenho equivalente-ao OEM a um custo significativamente menor.
Instalação, manutenção e solução de problemas de selos mecânicos tipo 1
A instalação correta é o primeiro passo para um bom desempenho da vedação. Práticas de manutenção sistemática que prolongam a vida útil e impedem avarias inesperadas são o próximo passo. Selos mecânicos tipo 1: como instalar, manter e corrigir problemas requer uma abordagem metódica.
Melhores práticas de instalação
Antes de instalar umequivalente de selo tipo 1, limpe completamente a câmara de vedação para remover resíduos ou ferrugem. A excentricidade do eixo deve ficar dentro de 0,002 polegadas TIR. A ordem de montagem (bucha do eixo, componentes de vedação, placa de gaxeta) evita danos. As dimensões definidas devem corresponder às especificações do fabricante. Utilize ferramentas adequadas, especialmente dispositivos de instalação de mangas, para proteger a borracha. Lubrifique os elastômeros dinâmicos com fluidos compatíveis para evitar danos na partida a seco.
Estratégias de manutenção de rotina
Planos de inspeção regulares encontram problemas antes que se tornem graves. As verificações visuais devem procurar vazamentos ao redor da gaxeta de vedação, vibrações estranhas ou calor excessivo. O monitoramento da temperatura do rolamento indica indiretamente a condição da vedação. A manutenção dos sistemas de lavagem ou resfriamento mantém as faces da vedação resfriadas e lubrificadas. Documente os dados de desempenho do selo, incluindo datas de instalação, modos de falha e condições operacionais para construir conhecimento institucional. Substitua as vedações durante as janelas de manutenção planejada para evitar falhas de emergência.
Cenários comuns de solução de problemas
Danos na face normalmente resultam de funcionamento a seco, partículas abrasivas ou vibração excessiva. Verifique a operação do sistema de lavagem, a condição do filtro e o alinhamento da bomba. O movimento excessivo do eixo além da faixa permitida indica rolamentos desgastados ou instalação inadequada. Meça o desvio radial e a folga da extremidade do eixo antes da substituição da vedação. O vazamento da vedação secundária ao longo do eixo sugere encaixe inadequado, elastômeros incompatíveis ou acabamento superficial deficiente. Verifique o inchaço ou o endurecimento do elastômero para identificar problemas de compatibilidade química que exigem materiais melhores.
Informações sobre compras e fornecedores para selos mecânicos tipo 1
Ao fazer escolhas estratégicas de fornecimento, os profissionais de compras precisam considerar mais do que apenas os preços. Eles precisam equilibrar as preocupações com custos de curto-prazo com as necessidades de desempenho-de longo prazo e com a confiabilidade da cadeia de suprimentos. Selos mecânicos tipo 1: Buying and Supplier Insights envolvem a avaliação de múltiplas facetas do fornecedor.
Avaliando as capacidades do fornecedor
Fabricantes de selos mecânicos respeitáveis, comoSelo John Crane tipo 1os produtores oferecem suporte técnico, customização e documentação de qualidade. A UTTOX oferece uma alternativa-de custo mais baixo à vedação John Crane tipo 1 com desempenho equivalente por meio de uma seleção cuidadosa de materiais. Com 30 anos de experiência desde 1990, a UTTOX oferece soluções de vedação confiáveis em aplicações industriais, equilibrando necessidades de desempenho e restrições orçamentárias para clientes em todo o mundo.
Fatores de preços e considerações sobre prazo de entrega
A escolha do material afeta significativamente o preço da vedação: as faces de carboneto de silício custam muito mais do que as opções de carbono e os elastômeros especiais excedem os compostos de nitrila padrão. A personalização requer investimentos em engenharia e ferramentas, aumentando os custos unitários especialmente para pedidos pequenos. Aplicam-se descontos por volume-negocie as necessidades anuais para obter melhores preços. As configurações padrão são enviadas em poucos dias a partir do estoque; designs personalizados precisam de 2 a 6 semanas de fabricação. Mantenha relacionamentos com fornecedores que estocam tamanhos populares para reduzir custos de compras emergenciais.
Análise Comparativa de Fornecedores
Conhecer os pontos fortes de cada fornecedor torna mais fácil adequar suas habilidades às necessidades específicas de compra. Fabricantes de equipamentos originais (OEMs), como John Crane, oferecem uma ampla gama de produtos e suporte técnico completo, mas geralmente cobram mais. Os especialistas do mercado de reposição trabalham duro para oferecer produtos similares a preços razoáveis, mantendo o padrão em um bom nível. Os atacadistas regionais oferecem estoque local e serviço rápido, mas podem não ter o conhecimento técnico-para trabalhos mais complicados. Para obter o melhor valor, trabalhe diretamente com fabricantes, de preferência bem-conhecidos e com muita experiência. Isso ocorre porque eles podem oferecer preços baixos, boas habilidades técnicas e um fornecimento constante. Os resultados-de longo prazo são melhores quando os vendedores são avaliados pela qualidade consistente dos produtos, pela entrega-no prazo e pelo atendimento prestativo ao cliente, e não apenas pelo preço inicial.
Tomando decisões de aquisição informadas
Para obter selos com sucesso, você precisa equilibrar vários objetivos diferentes. O controle de qualidade por meio de procedimentos de teste definidos e certificações de materiais garante que os pedidos de devolução obtenham o mesmo nível de serviço. Quando as vedações precisam ser substituídas, a produção não precisa esperar porque há peças suficientes em estoque. Ter acesso ao suporte técnico ajuda a esclarecer dúvidas sobre aplicações e solucionar problemas. O preço competitivo ajuda você a cumprir seu orçamento sem perder a confiabilidade. As opções de personalização permitem que você atenda a necessidades específicas de ferramentas que o catálogo normal não consegue. As empresas só devem trabalhar com vendedores que demonstrem ser fortes nessas áreas. Isso ajudará as empresas a formar parcerias que vão além da simples compra de coisas e incluem o trabalho conjunto para resolver problemas.
Conclusão
Para concluir,Selos mecânicos tipo 1ainda são usados em fábricas em todo o mundo para manter os equipamentos de fiação seguros em diversas situações. Eles são estáveis e não custam muito dinheiro. Seu design testado-e{3}}verdadeiro é simples e eficaz e, quando descrito e ajustado corretamente, eles funcionam sem vazamentos. Engenheiros e profissionais de compras podem tomar decisões que economizam dinheiro tanto no investimento original quanto nos custos de administração do negócio no longo prazo, conhecendo os recursos de design, as escolhas de materiais e as capacidades de desempenho. Existem boas alternativas para equipamentos originais caros que podem ajudar as organizações que estão monitorando seus orçamentos. Essas substituições podem manter os padrões de desempenho e, ao mesmo tempo, reduzir os custos de aquisição. Para garantir que o equipamento seja confiável e que o custo total de propriedade seja baixo durante toda a sua vida útil, programas de vedação bem-sucedidos equilibram aspectos como a qualidade dos materiais, como são instalados, com que frequência são atendidos e quão bem funcionam com seus fornecedores.
Perguntas frequentes
1. Quais são as principais vantagens do uso de selos mecânicos Tipo 1?
Há muitas vantagens nos selos mecânicos Tipo 1: seu design simples reduz o custo inicial e facilita o gerenciamento de estoque; o design do componente permite substituir apenas uma peça em vez de toda a vedação; o fole de elastômero pode lidar com o movimento do eixo e pequenos desalinhamentos; e eles estão amplamente disponíveis, para que você possa obter um substituto rapidamente quando precisar. Como demonstraram ser confiáveis em uma ampla variedade de ambientes de trabalho, eles podem ser usados em situações normais sem a necessidade de mudar para opções mais caras.
2. As vedações Tipo 1 podem ser intercambiáveis com outros tipos de vedações?
A intercambialidade direta depende de determinados arranjos de montagem e requisitos de tamanho. Muitos selos mecânicos Tipo 1 podem ser usados em vez dos selos do equipamento original se o diâmetro do eixo, as medidas da câmara de selo e as condições de trabalho forem iguais. Mas mudar de um design completamente diferente para outro, como de vedações de cartucho para vedações de componentes, exige mudanças no equipamento. Antes de comprar novas vedações, é importante observar os modelos dimensionais e as especificações de aplicação para ter certeza de que elas se encaixarão e funcionarão corretamente.
3. Quais materiais funcionam melhor em ambientes corrosivos?
A escolha do material para faces de vedação e elastômeros é baseada na resistência que eles precisam ter aos produtos químicos. As faces de carboneto de silício são muito boas para resistir à erosão em uma ampla gama de produtos químicos. Quando se trata de elastômeros, o Viton funciona bem com ácidos e combustíveis, enquanto o EPDH é melhor para soluções cáusticas e vapor. Quando utilizadas em condições que não ultrapassam os seus limites mecânicos, as peças de PTFE são quimicamente inertes a todas as substâncias. É importante garantir que o material correto seja usado para cada fluido de processo, observando as tabelas de compatibilidade química e conversando com os fabricantes de vedações.
Faça parceria com a Uttox para seus requisitos de selo mecânico tipo 1
Com 30 anos de experiência na fabricação de produtos e dedicação à satisfação do cliente, a Uttox oferece opções de fechamento confiáveis para usos industriais difíceis. Como fabricante deSelos mecânicos tipo 1com muita experiência, podemos oferecer opções mais baratas para ferramentas originais-de alta qualidade que não sacrificam o desempenho ou a confiabilidade. O manuseio de produtos químicos e o tratamento de água são apenas duas das empresas que utilizam nosso selo mecânico Tipo 1. Dá aos seus processos a durabilidade e a consistência que eles precisam.
Mantemos um grande estoque de configurações padrão que podem ser enviadas imediatamente, para que o tempo de inatividade durante correções importantes seja reduzido ao mínimo. Oferecemos suporte gratuito de nossa equipe de especialistas para ajudá-lo a escolher os melhores materiais e configurações para suas condições de trabalho exclusivas. Oferecemos preços baixos, serviço rápido e garantia de qualidade, quer você precise de um único selo novo ou de um grande volume de fornecimento.
Entre em contato com nossos especialistas em info@uttox.com para conversar sobre suas necessidades de selos mecânicos, obter planilhas de dados detalhadas ou agendar uma análise de amostra. Descubra como trabalhar com um fornecedor confiável de selos mecânicos Tipo 1 pode reduzir seus custos e, ao mesmo tempo, atender aos padrões de desempenho que sua empresa precisa.
Referências
1. Selos Mecânicos: Projeto e Aplicação, Segunda Edição. Editora de Engenharia, 2018.
2. Tecnologia de Bombas Industriais: Diretrizes de Seleção, Instalação e Manutenção. Imprensa Técnica Internacional, 2019.
3. "Seleção de materiais de elastômero para aplicações de vedação mecânica." Journal of Industrial Sealing Technology, Volume 34, Edição 2, 2020.
4. Manutenção de Equipamentos Rotativos: Melhores Práticas para Indústrias de Processo. Editores de Manutenção Industrial, 2021.
5. "Análise Comparativa de Configurações de Selos Mecânicos em Aplicações de Bombas Centrífugas." Conferência Internacional sobre Procedimentos de Tecnologia de Vedação de Fluidos, 2019.
6. Confiabilidade da planta de processo: seleção de selos mecânicos e otimização de desempenho. Imprensa de Engenharia de Confiabilidade, 2022.
