Imagine este cenário: sua boa bomba centrífuga está vazando fluido crítico, contaminando seu ambiente de trabalho enquanto compromete a eficiência do sistema e criando tempo de inatividade dispendioso. Este pesadelo industrial comum destaca por que a compreensãovedações mecânicasé crucial para qualquer gerente ou engenheiro de instalações. Uma vedação mecânica em uma bomba centrífuga é uma precisão - dispositivo de vedação projetado que impede o vazamento de fluido entre o eixo rotativo e o alojamento da bomba estacionária, garantindo o desempenho ideal, mantendo a integridade do sistema. Esses selos mecânicos servem como defesa da linha de frente contra perda de fluido dispendiosa, contaminação ambiental e falha do equipamento em aplicações industriais.
Compreendendo os fundamentos das vedações mecânicas em bombas
O conceito de vedações mecânicas revolucionou a tecnologia da bomba, abordando o desafio inerente ao contendo fluidos pressurizados, onde o equipamento rotativo atende aos componentes estacionários. Nas aplicações da bomba centrífuga, as vedações mecânicas criam uma barreira dinâmica entre o eixo rotativo e a carcaça da bomba, impedindo que o fluido escape ao longo da via do eixo. Ao contrário dos materiais de embalagem tradicionais que aceitam vazamentos controlados,vedações da bombasão projetados para atingir as emissões zero próximas - zero e acomodam as tensões mecânicas da rotação contínua. Esses sistemas sofisticados de vedação consistem em componentes de engenharia de precisão múltipla -, trabalhando em harmonia para manter a contenção de fluidos. A face de vedação rotativa, normalmente montada no eixo da bomba, cria uma interface deslizante com uma face de vedação estacionária mantida dentro do alojamento da bomba. Essa interface crítica opera sob tolerâncias extremamente rígidas, muitas vezes medidas em micrômetros, enquanto gerencia as pressões, temperaturas e compatibilidades químicas que variam dramaticamente em diferentes aplicações industriais. A eficácia deSEALS MECHDepende da manutenção de um filme líquido fino entre as faces de vedação, que fornece lubrificação e resfriamento, evitando o contato direto que resultaria em desgaste rápido. Esse princípio hidrodinâmico permite que as vedações mecânicas operem de maneira confiável por períodos prolongados, geralmente excedendo a vida tradicional de embalagem por fatores de dez ou mais. Os projetos modernos de vedação mecânica incorporam ciência avançada de materiais, técnicas de fabricação de precisão e análise sofisticada de engenharia para otimizar o desempenho em diversas condições operacionais.

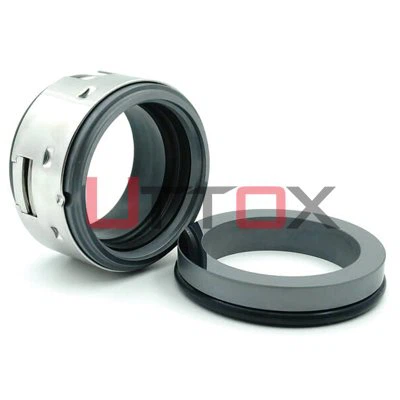

Componentes primários e princípios operacionais
As vedações mecânicas modernas incorporam vários componentes essenciais que trabalham juntos para obter um desempenho confiável de vedação. A face de vedação rotativa, fabricada a partir de materiais como carboneto de silício, carboneto de tungstênio ou cerâmica especializada, monta diretamente no eixo da bomba através de um mecanismo de acionamento que garante a rotação sincronizada. Essa face rotativa interfina com uma face estacionária de vedação, normalmente mantida em posição por uma placa da glândula ou cobertura de caixa de recheio integrante, criando a interface de vedação principal. Os elementos secundários de vedação, incluindo os anéis O -, juntas e componentes elastoméricos, fornecem selações estáticas entre as peças móveis não -, enquanto acomoda as tolerâncias térmicas de expansão e fabricação. O sistema de carregamento de mola, seja através de molas de bobina, molas de ondas ou arranjos de fole, mantém a pressão de contato da face adequada em toda a faixa de operação do selo. Esta força de mola deve equilibrar as forças hidráulicas que atuam nas faces do selo enquanto compensam o desgaste e os efeitos térmicos. O projeto da câmara de vedação desempenha um papel crucial no desempenho mecânico do selo, fornecendo circulação de fluido adequada, controle de temperatura e gerenciamento de contaminação. As câmaras projetadas adequadamente incorporam recursos como conexões tangenciais para sistemas de descarga, portas de monitoramento de temperatura e disposições de drenagem que aprimoram a confiabilidade do selo e a acessibilidade da manutenção.
Seleção de material e características de desempenho
A seleção de materiais apropriados para vedações mecânicas representa uma decisão crítica de engenharia que afeta diretamente o desempenho, a confiabilidade e a vida útil. Os materiais da face da face primária devem exibir excelente resistência ao desgaste, compatibilidade química e estabilidade térmica, mantendo a precisão dimensional em condições de operação. O carboneto de silício emergiu como um material preferido para muitas aplicações devido à sua dureza excepcional, à inércia química e às propriedades de condutividade térmica. Os materiais de grafite de carbono oferecem excelentes propriedades e conformabilidade lubrificantes, tornando -os ideais para faces mais suaves do selo que acomodam pequenas imperfeições nas superfícies de acasalamento. Materiais cerâmicos avançados, incluindo variantes de alumina e zircônia, fornecem resistência superior à corrosão para ambientes químicos agressivos, mantendo a integridade estrutural a temperaturas elevadas. Os materiais de vedação secundária, principalmente elastômeros e fole de metal, devem acomodar o movimento dinâmico, mantendo a integridade de vedação nas variações de temperatura e pressão. Fluoroelastômeros, perfluoroelastômeros e compostos especializados de PTFE oferecem resistência química para aplicações exigentes, enquanto os fole de metal fornecem recursos de temperatura e pressão além das limitações elastoméricas.
Tipos de vedações mecânicas para aplicações de bomba centrífuga
A diversidade de aplicações da bomba centrífuga impulsionou o desenvolvimento de inúmeras configurações de vedação mecânica, cada uma otimizada para condições operacionais específicas e requisitos de desempenho. As vedações únicas representam a configuração mais comum, com uma interface de vedação primária que fornece contenção direta entre o fluido do processo e a atmosfera. Esses selos oferecem simplicidade, custo - eficácia e desempenho confiável para aplicações moderadas de pressão e temperatura, onde a compatibilidade do fluido de processo permite a lubrificação da face do selo direto. As vedações mecânicas duplas incorporam duas interfaces de vedação com um sistema de fluido de barreira intermediária, fornecendo contenção aprimorada para fluidos perigosos, tóxicos ou ambientalmente sensíveis. O sistema de fluido de barreira opera em níveis de pressão acima da pressão do processo, garantindo que qualquer vazamento no selo primário permaneça contido ao impedir as emissões atmosféricas. Essa configuração atende a regulamentos ambientais rigorosos, fornecendo margens de segurança aprimoradas para aplicações críticas. Os arranjos de vedação em tandem utilizam duas vedações em série com um sistema de fluido tampão intermediário operando a menor pressão do que o fluido do processo. Essa configuração fornece redundância e vida útil prolongada, enquanto acomoda aplicações em que os sistemas de fluidos de barreira são impraticáveis ou indesejáveis. O sistema de fluido tampão fornece lubrificação e resfriamento para ambas as interfaces de vedação, indicando a condição de vedação primária através dos sistemas de monitoramento.
Configurações e aplicações de selo único
As vedações mecânicas únicas dominam as instalações da bomba centrífuga devido ao seu design direto, vantagens econômicas e confiabilidade comprovada em aplicações apropriadas. Esses selos dependem do fluido bombeado para lubrificação e resfriamento da interface de vedação, tornando os fatores de seleção de compatibilidade do material e propriedades de fluido. Fluidos limpos e lubrificantes com temperaturas e pressões moderadas representam condições operacionais ideais para aplicações de vedação única. O projeto da câmara de vedação para vedações únicas deve acomodar a expansão térmica, fornecer circulação adequada para remoção de calor e impedir zonas mortas onde os detritos possam se acumular. Sistemas de descarga, sejam circulação interna ou conexões externas, aprimoram o resfriamento e a limpeza da interface de vedação enquanto estendem a vida útil do selo. Os procedimentos adequados de instalação e alinhamento são essenciais para alcançar o desempenho ideal, pois as vedações únicas não oferecem redundância para erros de instalação ou excursões de condição de operação. As vedações únicas encontram aplicação extensa em instalações de tratamento de água, sistemas de HVAC, processos industriais gerais e manuseio químico, onde os fluidos de processo são compatíveis com materiais de vedação e condições de operação permanecem dentro dos parâmetros de projeto. A simplicidade dos sistemas de vedação única facilita a manutenção e reduz o inventário de peças de reposição, fornecendo desempenho confiável por décadas quando aplicado e mantido adequadamente.
Sistemas de vedação dupla e em tandem
Os sistemas de vedação mecânica dupla abordam as limitações de vedações únicas ao manusear fluidos perigosos, tóxicos ou ambientalmente sensíveis que requerem contenção aprimorada. O sistema de fluido de barreira opera nos níveis de pressão de quinze a trinta psi acima da pressão do processo, garantindo um fluxo positivo na interface do selo primário, evitando emissões atmosféricas. A seleção de fluidos de barreira requer uma consideração cuidadosa da compatibilidade química, propriedades térmicas e impacto ambiental. A complexidade dos sistemas de vedação dupla exige equipamentos adicionais de monitoramento e controle, incluindo regulação de pressão, monitoramento de temperatura e sistemas de suprimento de fluidos de barreira. Esses sistemas auxiliares aumentam os custos iniciais e os requisitos de manutenção, fornecendo maior segurança e proteção ambiental. O gerenciamento adequado do fluido de barreira, incluindo sistemas de filtração, resfriamento e maquiagem, é essencial para operação confiável. As configurações de vedação em tandem oferecem uma solução intermediária em que a contenção aprimorada é desejada sem a complexidade dos sistemas de barreira pressurizada. O fluido de tampão opera à pressão atmosférica ou um pouco acima, fornecendo lubrificação e resfriamento enquanto indica a condição de vedação primária através do monitoramento de vazamentos. Esse arranjo fornece redundância e vida útil prolongada, mantendo a simplicidade do sistema em comparação com os sistemas de vedação dupla.
Requisitos de instalação e manutenção para vedações da bomba
Os procedimentos adequados de instalação são fundamentais para alcançar o desempenho ideal do selo mecânico e a vida útil do serviço em aplicações de bomba centrífuga. O processo de instalação começa com uma inspeção completa de todos os componentes de vedação, verificação da conformidade dimensional e confirmação da compatibilidade do material com as condições do processo. O desvio do eixo, o jogo final e o acabamento da superfície devem atender às especificações do fabricante para garantir o rastreamento adequado da face do selo e minimizar o desgaste prematuro. A preparação da câmara de vedação inclui a limpeza de todas as superfícies, a verificação de dimensões e acabamentos de superfície adequados e garantindo folgas adequadas para expansão térmica. A instalação de elementos secundários de vedação requer atenção ao ajuste adequado da ranhura, taxas de compressão e orientação para evitar torções ou danos durante a montagem. A lubrificação de componentes elastoméricos com fluidos compatíveis facilita a montagem, evitando danos às superfícies de vedação. Os procedimentos de alinhamento são críticos para o equipamento rotativo, pois o desalinhamento do eixo cria cargas dinâmicas que aceleram o desgaste do selo e reduzem a vida útil do serviço. As ferramentas e procedimentos de alinhamento de precisão garantem que as linhas de centro do eixo permaneçam dentro de tolerâncias aceitáveis em todo o intervalo operacional. POST - Procedimentos de checagem de instalação Verifique a instalação de vedação adequada, a função do sistema e os parâmetros de operação antes de colocar o equipamento em serviço.
Estratégias de manutenção preventiva
A implementação de programas abrangentes de manutenção preventiva estende significativamente a vida útil do selo mecânico, reduzindo o tempo de inatividade não planejado e os custos associados. O monitoramento regular das temperaturas da câmara do selo, os níveis de vibração e as pressões operacionais fornecem indicação precoce do desenvolvimento de problemas antes que ocorram falha catastrófica. A análise de tendências desses parâmetros revela padrões de degradação gradual que permitem o cronograma de manutenção planejado. As tarefas de manutenção de rotina incluem inspeção de sistemas auxiliares, verificação das taxas adequadas de fluxo de resfriamento e lubrificação e avaliação da condição de equipamento de suporte. Os sistemas de fluidos de barreira requerem testes periódicos de controles de pressão, sistemas de monitoramento de temperatura e suprimentos de fluido de maquiagem para garantir a confiabilidade contínua. A documentação das atividades de manutenção, condições operacionais e modos de falha fornece dados valiosos para otimizar intervalos e procedimentos de manutenção. Programas de treinamento para o pessoal de manutenção garantem procedimentos de manuseio adequados, técnicas de instalação e recursos de solução de problemas que maximizam a confiabilidade do selo e minimizam os riscos de segurança. A compreensão da relação entre as condições operacionais e o desempenho do selo permite ajustes proativos que evitam falhas prematuras enquanto estendem os intervalos de serviço.
Solução de problemas de falhas de vedação comuns
A análise de falha de vedação mecânica requer avaliação sistemática de condições operacionais, procedimentos de instalação e seleção de material para identificar causas radiculares e implementar ações corretivas. A geração excessiva de calor normalmente indica lubrificação insuficiente, materiais de face inadequados ou condições de operação além dos parâmetros de projeto. O monitoramento da temperatura e a imagem térmica fornecem informações de diagnóstico valiosas para identificar deficiências de resfriamento ou problemas de circulação. Os padrões de desgaste prematuros geralmente indicam contaminação, instalação inadequada ou materiais incompatíveis que requerem atenção imediata. O exame microscópico de faces com falha de falhas revela mecanismos de desgaste, fontes de contaminação e problemas de compatibilidade de materiais que orientam as ações corretivas. A documentação adequada dos modos de falha, histórico operacional e registros de manutenção facilita o reconhecimento de padrões e as iniciativas de melhoria contínua. A vibração - falhas relacionadas geralmente resultam de problemas mecânicos, como desalinhamento, desequilíbrio ou deterioração do rolamento que criam cargas dinâmicas que excedem os recursos de design de vedação. Análise abrangente de vibração e procedimentos de alinhamento de precisão abordam esses problemas mecânicos enquanto estendem a vida útil do serviço. A compreensão da interação entre a condição mecânica da bomba e o desempenho do selo permite estratégias de manutenção integradas que otimizam a confiabilidade geral do equipamento.
Aplicações do setor e benefícios de desempenho
A versatilidade dos selos mecânicos permitiu sua ampla adoção em diversos setores industriais, onde as bombas centrífugas lidam com fluidos críticos sob condições operacionais exigentes. Em aplicações de refino de petróleo, as vedações mecânicas evitam as emissões de hidrocarbonetos, mantendo a integridade do processo em temperatura alta -, alta - ambientes de pressão. Essas instalações geralmente requerem materiais e projetos especializados que acomodam ciclismo térmico, produtos químicos agressivos e requisitos rigorosos de segurança. As instalações de tratamento de água dependem de vedações mecânicas para evitar a contaminação enquanto lidam com soluções de água potável, águas residuais e tratamento químico. A confiabilidade e as características de manutenção -- de vedações devidamente selecionadas reduzem os custos operacionais, garantindo padrões de qualidade da água. Os sistemas de água municipal e industrial se beneficiam de intervalos de serviço estendidos e impacto ambiental reduzido em comparação com os sistemas de embalagem tradicionais. As indústrias de processamento químico utilizamvedações mecânicasconter produtos químicos agressivos, solventes e fluidos corrosivos que degradariam rapidamente métodos de vedação alternativos. A resistência química e o desempenho de precisão dos materiais avançados de vedação permitem manuseio seguro de materiais que representam riscos significativos à saúde e ambientais. As aplicações farmacêuticas exigem recursos aprimorados de contenção e limpeza que as vedações mecânicas fornecem através de projetos e materiais especializados.
Vantagens de desempenho sobre métodos de vedação alternativos
As vedações mecânicas oferecem vantagens significativas de desempenho sobre os sistemas de embalagem tradicionais, incluindo taxas de vazamento reduzidas drasticamente, vida útil prolongada e conformidade ambiental aprimorada. Enquanto os sistemas de embalagem aceitam vazamentos controlados como parte de seu princípio operacional, as vedações mecânicas alcançam perto de - emissões zero que atendem a regulamentos ambientais rigorosos e reduzem os riscos de perda e contaminação do produto. O eu - continha a natureza dos vedações mecânicas elimina a necessidade de ajuste e manutenção constantes exigidos pelos sistemas de embalagem. Uma vez instalado e encomendado adequadamente, os selos mecânicos de qualidade operam de maneira confiável por anos sem intervenção, reduzindo os custos de manutenção e melhorando a disponibilidade de plantas. Essa vantagem de confiabilidade se torna cada vez mais importante em locais remotos ou perigosos, onde o acesso à manutenção é limitado. As melhorias na eficiência energética resultam de perdas reduzidas de atrito e eliminação dos requisitos de água de resfriamento típicos dos sistemas de embalagem. As interfaces de precisão das vedações mecânicas geram menos calor e requerem menos energia auxiliar em comparação com os arranjos de embalagem, contribuindo para melhorias gerais de eficiência do sistema. Essas economias de energia se acumulam ao longo da vida útil do selo, proporcionando benefícios econômicos significativos, além do melhor desempenho ambiental.
Tecnologias avançadas em focas mecânicas modernas
Desenvolvimentos recentes em ciência de materiais, tecnologia de fabricação e design de engenharia resultaram em melhorias significativas no desempenho e confiabilidade mecânicas do selo. Os materiais cerâmicos avançados oferecem maior resistência ao desgaste e compatibilidade química, mantendo a estabilidade dimensional sob condições operacionais extremas. Esses materiais permitem a operação de vedação em ambientes anteriormente considerados inadequados para a tecnologia de vedação mecânica. A modelagem de dinâmica de fluidos computacional revolucionou o design do selo, fornecendo um entendimento detalhado dos padrões de fluxo, geração de calor e distribuição de pressão nas câmaras de vedação. Esse recurso de análise permite a otimização da geometria de vedação, arranjos de resfriamento e sistemas auxiliares para aplicações específicas. Os projetos resultantes alcançam melhor desempenho, reduzindo a sensibilidade às variações da condição operacional. Non - Entrando em contato com tecnologias de selo, incluindo arranjos de acionamento magnético e sistemas hermeticamente selados, eliminam a interface de vedação dinâmica inteiramente, mantendo a funcionalidade da bomba. Esses sistemas avançados oferecem contenção final para materiais perigosos, fornecendo vida útil prolongada e requisitos de manutenção reduzidos. Os custos iniciais mais altos são compensados pela eliminação do selo - manutenção relacionada e as margens de segurança aprimoradas.
Monitoramento de condições e manutenção preditiva
As técnicas modernas de instrumentação e análise de dados permitem o monitoramento contínuo da condição de vedação mecânica e dos parâmetros de desempenho. Sensores de temperatura, monitores de vibração e detectores de emissão acústica fornecem indicação de tempo real - da condição de vedação, identificando o desenvolvimento de problemas antes que a falha ocorra. Essa capacidade de monitoramento permite estratégias de manutenção preditiva que otimizam os intervalos de serviço, evitando tempo de inatividade não planejado. Redes de sensores sem fio e nuvem - plataformas de análise de dados baseadas facilitam o monitoramento remoto do desempenho do selo em várias instalações. A análise de tendências e os algoritmos de aprendizado de máquina identificam padrões que indicam falha iminente, ao mesmo tempo em que recomendam o tempo de manutenção ideal. Esses sistemas avançados reduzem os custos de manutenção ao melhorar a confiabilidade do equipamento por meio de dados - tomada de decisão acionada. A integração com os sistemas de controle de plantas permite a resposta automática às alterações da condição de vedação, incluindo procedimentos de desligamento para aplicações críticas ou ajuste dos parâmetros operacionais para prolongar a vida útil do selo. Essa capacidade de integração fornece margens de segurança aprimoradas, reduzindo a carga de trabalho do operador e melhorando o desempenho geral da planta. A combinação de monitoramento avançado e sistemas automáticos de resposta representa o futuro da tecnologia de vedação mecânica.
Conclusão
Vedações mecânicasRepresentar o método mais eficaz e confiável para prevenir o vazamento de fluidos em aplicações da bomba centrífuga, oferecendo desempenho superior em comparação aos sistemas de embalagem tradicionais. A compreensão de seus princípios operacionais, os critérios de seleção adequados e os requisitos de manutenção permite o desempenho ideal, garantindo a conformidade ambiental e a segurança operacional em diversas aplicações industriais.
Cooperado com a Zhejiang Uttox Fluid Technology Co., Ltd.
Faça parceria com a Zhejiang Uttox Fluid Technology Co., Ltd., um fabricante de focas mecânicas da China confiável com mais de 30 anos de especialização atendendo a 50+ países. Nossa experiente equipe de P&D fornece soluções personalizadas, extensa variedade de produtos e entrega rápida de inventário suficiente. Como fornecedora líder de vedações mecânicas da China e fábrica de selos mecânicos da China, oferecemos vedações mecânicas de alta qualidade pelo preço dos vedações mecânicas competitivas com suporte técnico abrangente e serviços OEM. Nossos selos mecânicos para venda servem petróleo, tratamento de água, farmacêutica e indústrias de energia com confiabilidade comprovada. Entre em contato com a nossa equipe de atacado de focas mecânicas da China eminfo@uttox.comPara consulta especializada e citações imediatas.
Perguntas frequentes
P: Qual é a principal diferença entre vedações mecânicas e embalagem em bombas centrífugas?
A: As vedações mecânicas fornecem cerca de- vazamento zero através de faces usinadas de precisão -, enquanto os sistemas de embalagem requerem vazamento controlado para lubrificação e resfriamento.
P: Quanto tempo as vedações mecânicas geralmente duram em aplicações da bomba centrífuga?
R: As vedações mecânicas devidamente selecionadas e mantidas podem operar por 2-8 anos, dependendo das condições de aplicação, significativamente mais longas que a embalagem tradicional.
P: Quais fatores determinam a seleção do material de vedação mecânica para bombas centrífugas?
R: Compatibilidade química, faixa de temperatura, níveis de pressão e propriedades de fluido são fatores principais na seleção de materiais de face do selo e vedação secundária.
P: Quando as vedações mecânicas duplas devem ser usadas em vez de vedações únicas?
R: Os vedações duplas são recomendadas para fluidos perigosos, tóxicos ou ambientalmente sensíveis, que requerem uma contenção aprimorada e emissões atmosféricas zero.
Referências
1. "Selo mecânico para aplicações industriais", de Heinz P. Bloch, Industrial Press Inc.
2. "Design e desempenho da bomba centrífuga" de AJ Stepanoff, John Wiley & Sons
3. "Tecnologia de vedação: um guia para as focas rotativas", de Malcolm C. Brown, Publicações de Engenharia Mecânica
4. "Pump Manual", de Igor J. Karassik, McGraw - Hill Professional
